葉輪給料機

葉輪給料機

葉輪給料機也可以叫做葉輪卸料閥,旋轉供料器,星型卸料器，是現今市面使用率很高的給料喂料設備，采取了先進卸料的優點，是機械化和自動控制系統中均勻連續配料、輸送、卸料設備。 葉輪給料機整機具有體積小、重量輕、生產能力強、維修操作方便等特點。

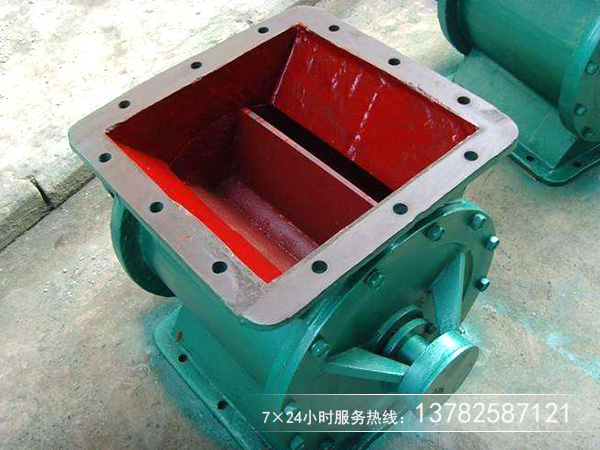

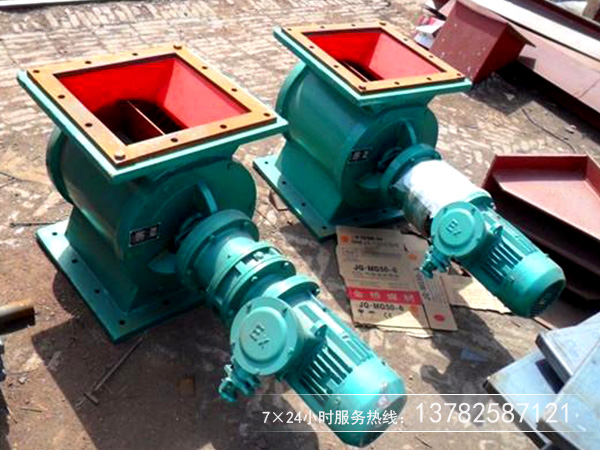

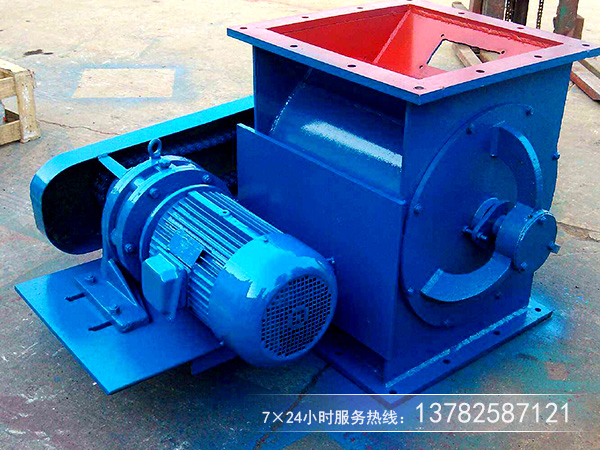

真機圖片

用途及特點

星型卸料器可以用在收集物料系統中,作為料倉的卸料器,星型卸料器目前國內最先進的卸料裝置,常用在除塵系統中作為除塵系統的重要設備之一,它特別適用于粉塵,小顆粒物料深受環保,冶金,化工,糧食,水泥,筑路,干燥設備等工業行業的工程項目擇優選用.

星型卸料器的特點：
1, 結構緊湊,造型美觀,使用方便。
2, 運轉平穩,噪音低。
3, 由于軸承,齒箱離開殼體一段距離,對于高溫,潤滑都有較大改善。
4, 可按用戶要求設計制造。
5, 產品在出廠前,以注有針輪擺線減速機專用潤滑脂,請定期檢查加油。
星型下料器常用在氣力輸出系統中,對于壓力輸出系統或負壓輸出系統,星型卸料器以均勻, 連續地向輸料管供料,以保證氣力輸出管內的氣,固體比較穩定,從而使氣力輸送能正常工作,同時,又能將卸料器的上,下部氣壓隔斷起到鎖氣作用.因此,星型卸料器是氣力輸送系統中常用的重要部件.

葉輪給料機性能特點
1、在電機的驅動下，經減速機帶動主軸上的葉輪旋轉，把物料從上部料倉通過葉輪槽帶動至出料口均勻地喂送出去。
2、適用于各種松散非粘性的干燥物料。
3、根據被輸送物料性質的特性可配防爆電機、變頻調速或電磁調速電機等。

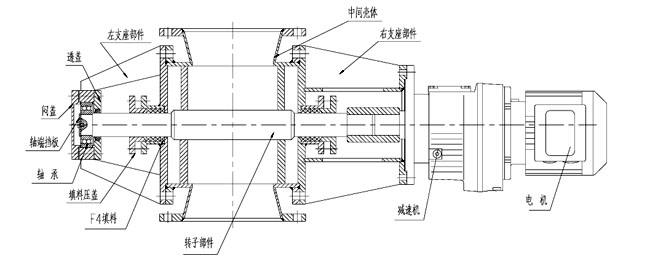

結構工作原理圖

一、星型卸料器常用在氣力輸出系統中，對于壓力輸出系統或負壓輸出系統， 星型卸料器可以均勻， 連續地向輸料管供料。以保證氣力輸出管內的氣、固體比較穩定， 從而使氣力輸送能正常工作， 同時，又能將卸料器的上、 下部氣壓隔斷而起到鎖氣作用。 因此，星型卸料器是氣力輸送系統中常用的重要部件。

二、當上部料倉的物料靠自重落下充填在葉片之間的空隙中， 隨葉片的旋轉而在下部卸出。因此，星型卸料器可以定量而連續地卸料。
三、星型卸料器可以用在收集物料系統中，作為料倉的卸料器。星型卸料器是目前國內最先進的卸料裝置， 常用在除塵系統中作為除塵系統的重要設備之一。它特別適用于粉塵， 小顆粒物料，深受環保、冶金、化工、糧食、水泥、筑路、干燥設備等工業行業的工程項目擇優選用。四、耐溫型它所輸送物料的溫度可達280°C兩端軸承與葉輪有一定隔離，能防止超細粉料與軸承接觸。耐高溫型卸料器輸送物料的溫度可達500°C,采用鏈輪連接。減速機和卸料器殼體有一定的距離。

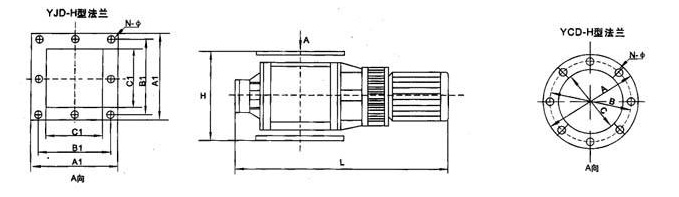

型號參數表

型號	處理量m3/h	葉輪轉速r/min	電機功率kW	D	D1	DN	H	n-φd	E
WTXF-1	3	24	0.75	Φ185	Φ150	Φ80	350	4-φ18	～1100
WTXF-2	3.5			Φ205	Φ170	Φ100	350	4-φ18	～1100
WTXF-3	4			Φ235	Φ200	Φ125	360	8-φ18	～1100
WTXF-4	5			Φ260	Φ225	Φ150	370	8-φ18	～1100
WTXF-5	8	33		Φ315	Φ280	Φ200	380	8-φ18	～1200
WTXF-6	15		1.1	Φ370	Φ335	Φ250	470	12-φ18	～1250
WTXF-7	28			Φ435	Φ395	Φ300	520	12-φ23	～1300
WTXF-8	50		1.5	Φ485	Φ445	Φ350	570	12-φ23	～1400
WTXF-9	75	41	3	Φ535	Φ495	Φ400	600	16-φ23	～1450
WTXF-10	90		4	Φ640	Φ600	Φ500	600	16-φ23	～1500
WTXF-11	100		4	Φ680	Φ630	Φ540	630	16-φ23	～1600
WTXF-12	120		4	Φ820	Φ740	Φ600	740	16-φ23	～1700
