直線振動篩

直線振動篩

直線振動篩是現今市面上使用很廣泛的一種篩分機，先比圓形振動篩它的處理量大，篩分精度高，篩分效率高，用于流水線中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點，廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、炭素、化肥等行業。

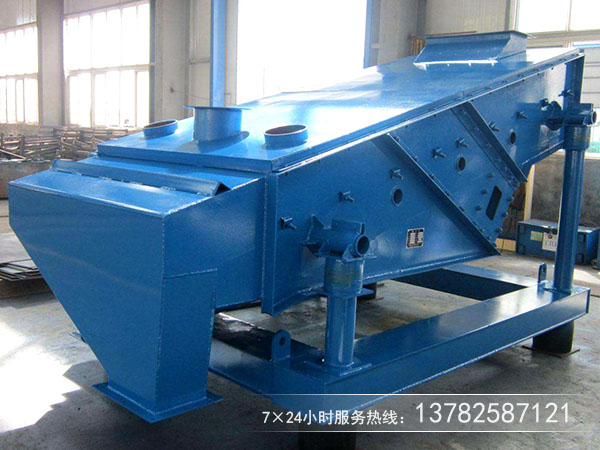

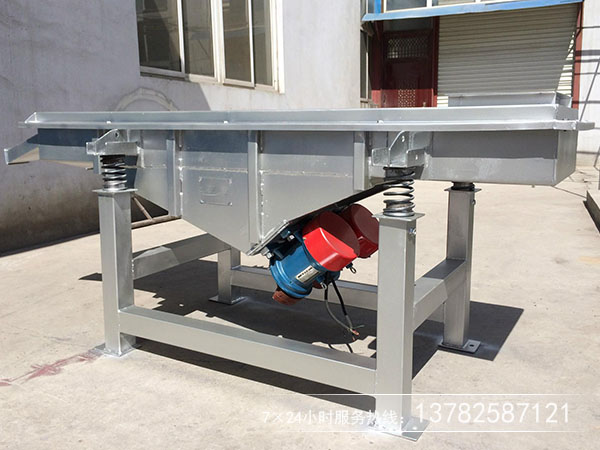

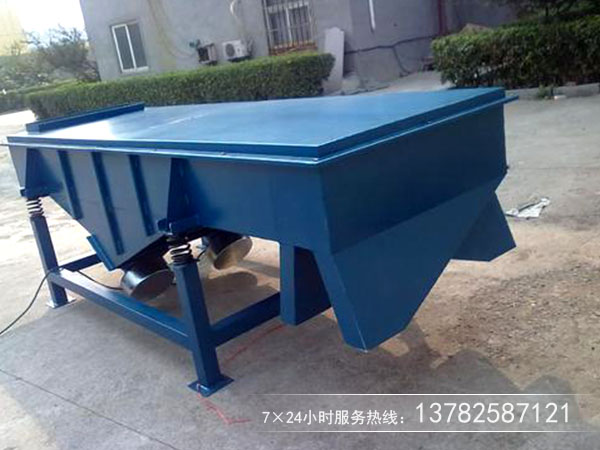

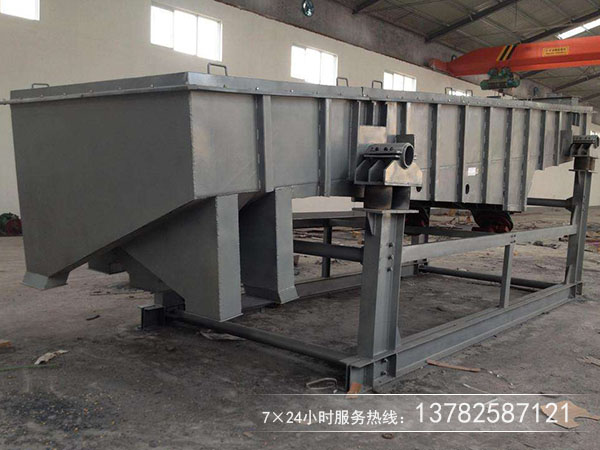

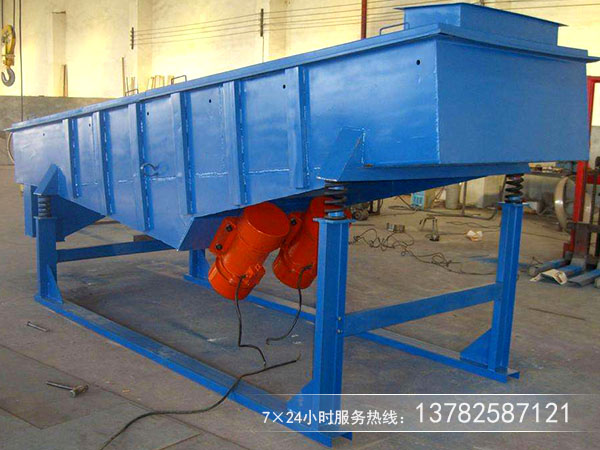

真機圖片

內容結構原理圖

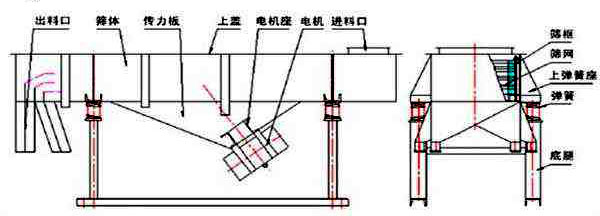

直線振動篩結構組成圖

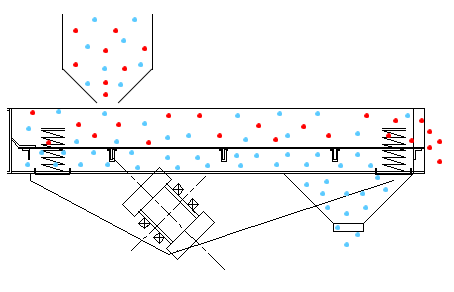

直線振動篩工作原理GIF動畫

電機激振力參數表

型號	篩面尺寸	篩面層數	網孔尺寸	處理量	振次	雙振幅	電機功率	振動方向角	外形尺寸（長×寬×高）
DZSF520		1 2 3 1 2 3 4 5 6	2-200	0.05-5	960	6-7	2×0.4	45-60	2140×808×848
2DZSF520	500×2000			0.05-5	960	6-7	2×0.4	45-60	2199×808×878
3DZSF520	500×2500			0.03-5	1450	4-6	2×0.4	45	2256×808×938
DZSF525				0.06-8	960	5-7	2×0.4	45-60	2642×808×848
2DZSF525				0.06-8	1450	4-6	2×0.4	45	2699×808×878
3DZSF525				0.06-8	960	6-8	2×0.75	45-60	2750×808×938
4DZSF525				0.1-15	1450	5-7	2×0.4	45	2813×808×1000
5DZSF525				0.08-15	1450	5-7	2×0.4	45	2883×808×1060
6DZSF525				0.07-15	960	6-8	2×0.75	45-60	2953×808×1120
DZSF1020	1000×2000	1		0.12-20	960	6-8	2×0.75	45-60	2152×1320×900
2DZSF1020		2		0.11-20	960	5-7	2×0.75	45-60	2219×1320×960
3DZSF1020	1000×2000	3	2-200	0.10-2	960	5-7	2×0.75	45-60	2286×1320×1030
4DZSF1020		4		0.07-15	960	4-8	2×0.75	45-60	2353×1320×1100
5DZSF1020		5		0.07-15	960	4-8	2×1.5	45-60	2420×1320×1160
6DZSF1020		6		0.07-15	960	4-8	2×1.5	45-60	2487×1320×1220
DZSF1025	1000×2500	1		0.1-15	1450	5-7	2×0.4	45	2203×1320×900
2DZSF1025		2		0.08-15	1450	5-7	2×0.4	45	2269×1320×960
3DZSF1025		3		0.07-15	960	6-8	2×0.75	45-60	2336×1320×1030
DZSF830 2DZSF830 3DZSF830	800×3000	1 2 3		0.1-20	960	6-8	2×0.75	45-60	3080×1098×1120
				0.1-20	960	6-8	2×0.75	45-60	3140×1098×1180
				0.1-20	960	6-8	2×1.5	45-60	3200×1098×1240
DZSF1030	1000×3000	1		0.1-20	960	6-8	2×0.75	45-60	3152×1340×1120
2DZSF1030		2		0.1-20	960	6-8	2×1.5	45-60	3219×1340×1120
3DZSF1030		3		0.1-20	960	6-8	2×1.5	45-60	3286×1340×1120
DZSF1224	1200×2400	1		0.1-23	960	6-8	2×0.75	45-60	2480×1520×1100
2DZSF1224		2		0.1-23	960	6-8	2×0.75	45-60	2540×1520×1160
3DZSF1224		3		0.1-23	960	6-8	2×1.5	45-60	2600×1520×1220

廠家說明

新鄉泓博緣機械有限公司，是一家集研發、制造和銷售于一體的綜合型高科技機械企業。多年來致力于：篩分設備、提升設備、輸送設備和破碎設備的研發與制造。
安裝前的準備

1、檢查電機標牌是否與要求相符。

2、檢查電機表面有無損壞、變形。
3、檢查電機各緊固件，謹防松動。

4、檢查電源，是否缺相，并空載運行5分鐘。

5、檢查是否轉動靈活，若有異常，應排除。
6、用500伏兆歐表測量絕緣電阻，其值應對定子繞組進行干燥處理，烘干溫度不能超過120℃。

1、電機應緊固在安裝面上，安裝面必須光滑、平整。

2、電機可水平安裝。
3、激振力的調整。

1、本機應裝設電氣保護裝置。

2、本機運行初期，每天至少檢查地腳螺栓一次，防止松動。
3、當電機旋轉方向不符合要求時，調整電源相序即可。
4、本機停置較長時間后再次使用時，應測量絕緣電阻，用于500伏兆歐表測量，應大于0.5兆歐。
5、本機累計運行1500小時后，應檢查軸承，若有嚴重?fù)p傷時應立即更換。

1、啟動前：
⑴、檢查粗網及細網有無破損

⑵、檢查運輸支撐是否拆除
2、啟動時：

⑴、注意有無異常雜音
⑵、電流是否穩定

⑶、振動有無異狀
3、使用后：每次使用完畢即清理干凈

⒈機器安裝前，首先按照裝箱單檢查零部件是否齊全和損壞。
⒉按照安裝圖進行設備安裝，基礎應有足夠的剛度和強度，以支承振動篩的全部動負荷和靜負荷。
⒊確保篩箱與料斗、溜槽等非運動件之間應保持最小75mm的間隙。
⒋安裝時，篩箱的四角要水平。

（二）調整與試運轉：

⒈彈簧必須處于垂直狀態，彈簧上支座與彈簧接觸面必須成水平狀態，調整好后用螺栓把彈簧上支座固定在篩箱耳軸上，然后焊成一體。
⒉空載試動轉時間不低于2小時，空載試運轉合格后，可投入負載試運轉，負載試車可按工藝試車要求進行。
