WLS型無軸螺旋輸送機

輸送機簡介

  螺旋輸送機也叫螺旋絞龍，是一種利用葉片旋轉推動物料輸送機設備，用于顆?；蚍蹱钗锪系乃捷斔?、傾斜輸送、垂直輸送等形式。輸送距離根據機形不同而不同，一般從2米到70米。

  螺旋輸送機是把一根螺旋彈簧裝在塑膠管內，彈簧直接由電動機驅動，在塑膠管內高速旋轉。采用螺旋彈簧輸送原理，當料斗需要上料時，啟動電動機帶動彈簧旋轉，原料被彈簧螺旋帶動移動，塑膠管入口端對準料斗處開有一排料口，移動至排料口處的原料被彈簧旋轉的離心力拋出排料口，進入料斗。此種上料裝置結構簡單，操作和維修都很方便，適合于粒料和粉料的輸送。螺旋輸送機旋轉軸的旋向，決定了物料的輸送方向，但一般螺旋輸送機在設計時都是按照單項輸送來設計旋轉鋼絲的。

  螺旋輸送機在輸送形式上分為有軸螺旋輸送機和無軸螺旋輸送機兩種，在外型上分為U型螺旋輸送機和管式螺旋輸送機。

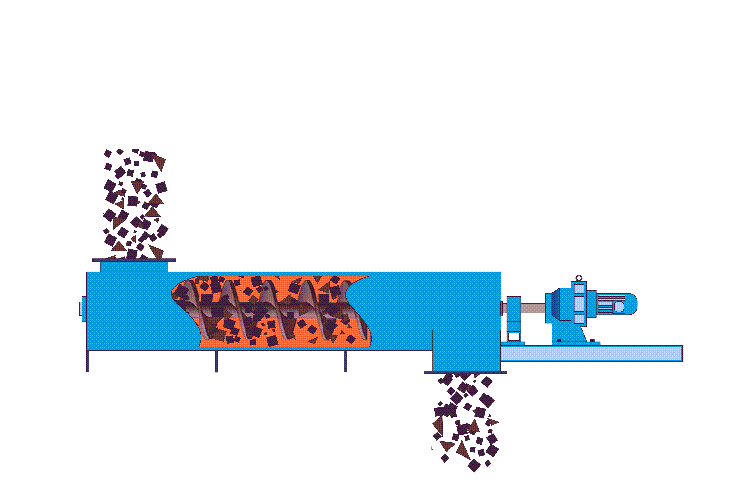

輸送原理

  當螺旋軸轉動時，由于物料的重力及其與槽體壁所產生的摩擦力，使物料只能在葉片的推送下沿著輸送機的槽底向前移動，其情況好像不能旋轉的螺母沿著旋轉的螺桿作平移運動一樣。物料在中間軸承的運移，則是依靠后面前進著的物料的推力。所以，物料在輸送機中的運送，完全是一種滑移運動。為了使螺旋軸處于較為有利的受拉狀態，一般都將驅動裝置和卸料口安放在輸送機的同一端，而把進料口盡量放在另一端的尾部附近。 旋轉的螺旋葉片將物料推移而進行輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。

    螺旋輸送機的工作原理是旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。

結構圖紙

螺旋輸送機部件組裝圖

U型螺旋輸送機結構圖紙

螺旋機本體由頭部軸承、尾部軸承、懸掛軸承、螺旋、機殼、蓋板及底座等組成。
驅動裝置由電動機、減速器、聯軸器及底座所組成。

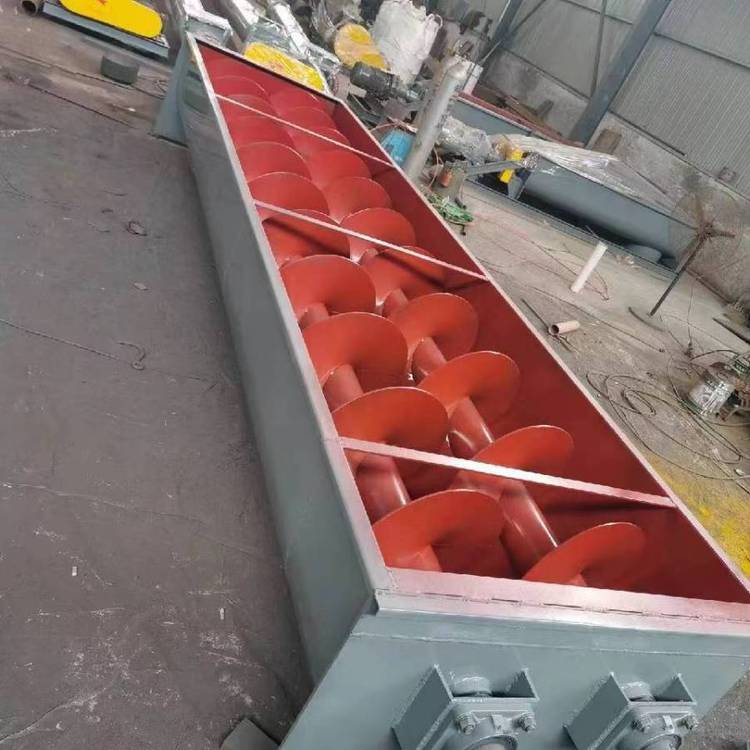

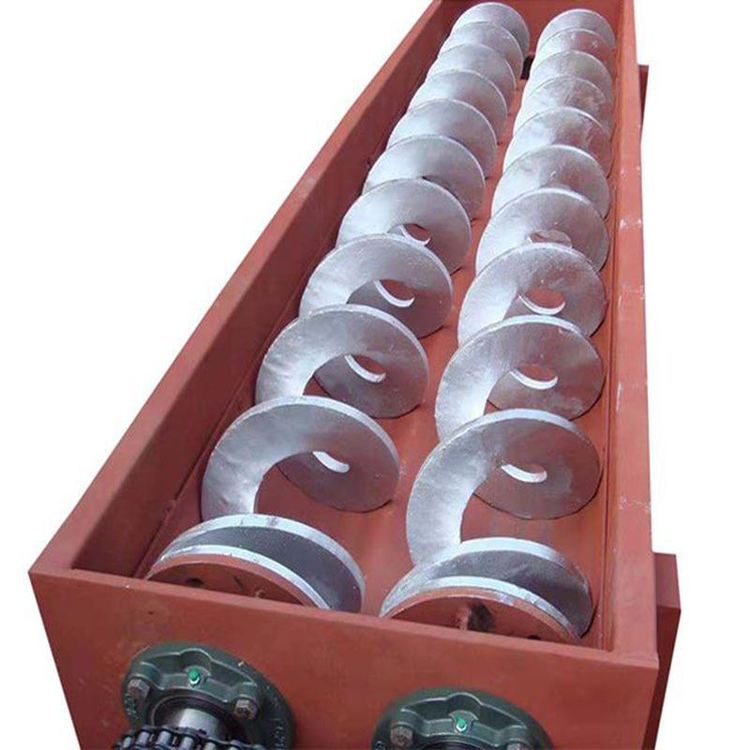

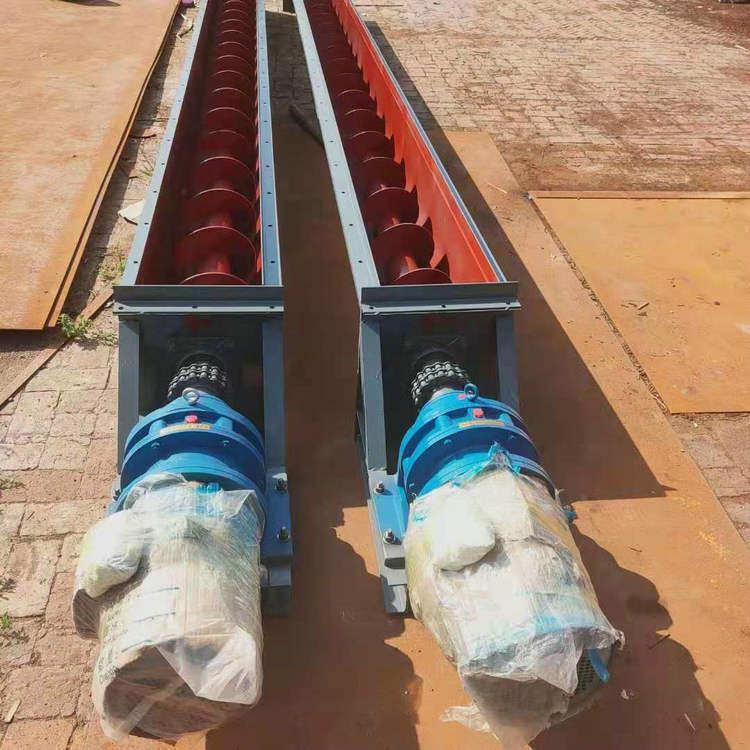

輸送機圖片

規格型號參數

螺旋輸送機技術參數：

使用廠家日常維護管理
