煤粉振動篩

煤粉振動篩

煤粉振動篩是使用在高爐噴煤工藝對煤粉篩分的特殊要求而專用的振動篩，主要是為了杜絕木屑，纖維等雜物進入煤粉倉，從而確保了煤粉在管路中濃相輸送的正常進行。煤粉振動篩（煤粉篩）具有篩分效果好，工作安全可靠、密封性能好、對基礎的動負小等特點，已在冶金，礦產等企業廣為推廣，使用得到一致好評！

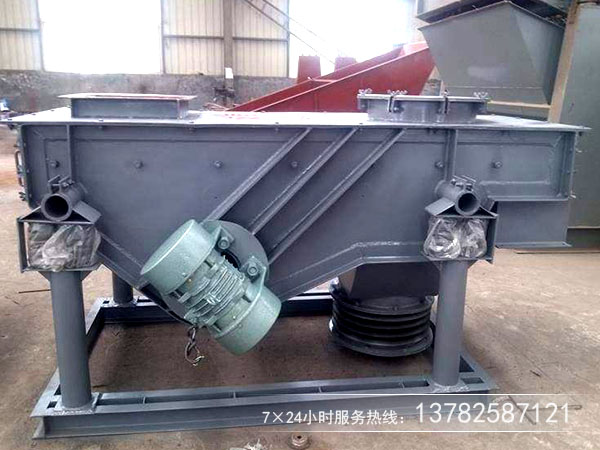

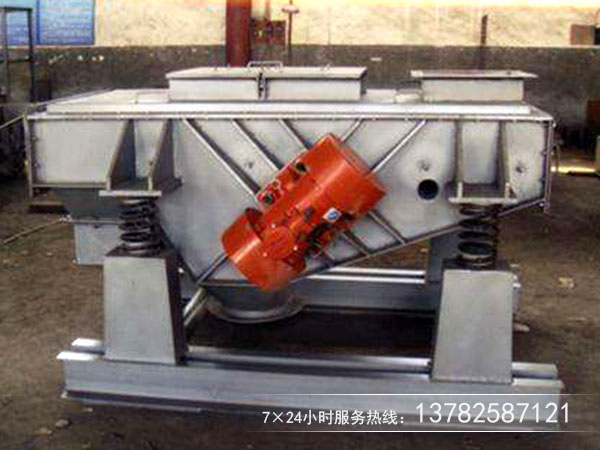

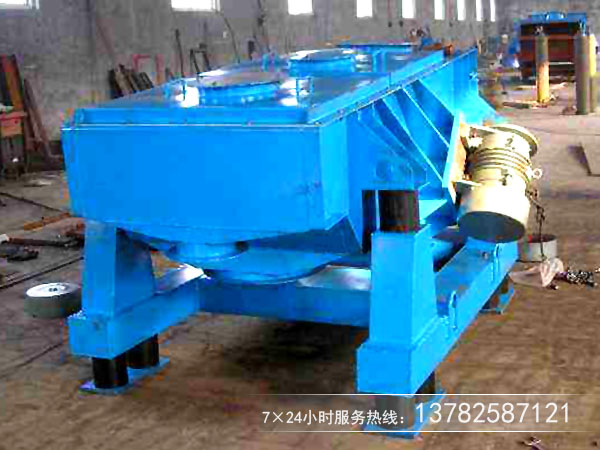

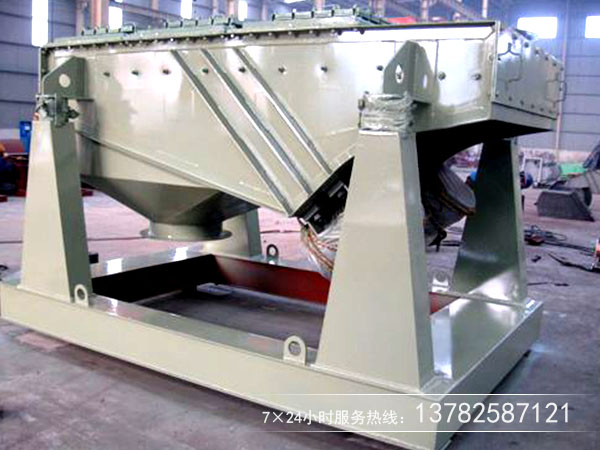

真機圖片

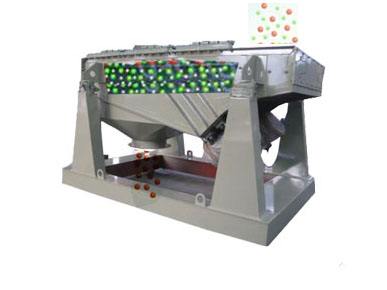

結構工作原理

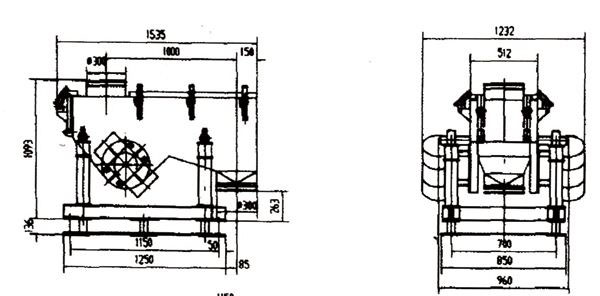

該篩機由振動電機1.篩體2.一次減振簧3.一次減振4.二次減振簧5.底板組成。依靠相同的兩臺振動電機反方向自同步旋轉，使篩體沿激振力方向做周期性往復運動，迫使物料在篩面上做連續拋物運動，煤粉迅速松散透篩，木屑與纖維等雜物留在篩網上部，定期由人工消理。

   本機由篩箱、密封罩、振動電機、二次隔振系統、底架等組成。篩箱依靠?jī)膳_(tái)相同的振動電機作反方向自同步旋轉，使整個參振部件做直線振動。煤粉從入料口落入篩箱后，迅速松散、透篩、木屑、纖維等雜物留在篩網上部，定期由人工清理。煤粉篩采用高性能的振動電機激振，調整振動電機激振力的大小，可以改變篩機振動的振幅大小。篩機設置二次隔振系統，煤粉篩運行時傳給基礎的動負荷小，可以安裝在樓板上。篩面為平頂式不銹鋼絲編織篩網，用勾板拉緊。

煤粉篩型號參數表

參    數		型號
		TZSM-50-140	TZSM-70-200	TZSM-90-240	TZSM-140-300
篩面規格		500×1400	700×2000	900×2400	1400×3000
篩面傾角（°）		0°-10°	0°-10°	0°-10°	0°-10°
篩孔尺寸		2×2	4×4	5×5	3×3
振幅		5-7	6-8	5-7	6-8
處理量（t/h）		7-10	10-30	10-65	50
振動電機	型號	J20-10-6	J20-20-6	J20-50-6	J20-50-6
	功率（Kw）	2×0.75	2×1.5	2×2.2	2×3.0
	轉速(r/min)	960	960	960	960
外形尺寸 (長×寬×高)		1535×1232×1229	2202×1802×1229	4019×2320×1895	3300×2200×1395

使用說明書

安裝與調試：

   1、安裝前，把現場基礎與篩子安裝圖對照檢查。
   2、安裝時根據從下到上的順序安裝，先裝底板，再裝二次振簧，二次減振，一次減振簧，篩體。
   3、調整各種膠簧，保證垂直，如出現歪斜，調整底板位置，使之垂直，*后把底板與基礎予理板焊接在一起。
   4、兩臺電機轉向相反。
使用與維護：
   1、應經常檢查固定電機螺栓和固定篩板螺栓是否松動，如有松動，及時擰緊。
   2、振動電機一般一年大修一次，檢查軸承磨損情況，更換新的潤滑脂。
   3、振動電機日常維護參照電機使用說明書。
